ПНД-фитинги для полиэтиленовых труб: особенности соединения, плюсы и минусы

Соединительные элементы из полиэтилена низкого давления активно используются в сборке напорных и безнапорных трубопроводов. Популярность полимерных соединителей при сооружении коммуникаций в первую очередь обусловлена минимальными затратами труда и времени на монтаж. О достоинствах полиэтиленовых (ПЭ) фитингов, а также на какие недостатки следует обратить внимание при их выборе, читаем далее.

Полиэтиленовые трубопроводы сравнительно недавно пришли на смену металлическим системам. В прокладке коммуникаций популярность сникали прочные и эластичные трубы ПЭ-100 и 80, благодаря внушительному списку достоинств этих марок. Стыкуются изделия двумя способами:

• Неразъемным - сваркой, за счет плавки синтетического полимера.
• Разъемным - в раструб с использованием эластичных уплотнителей. А также с помощью специальных крепежей – компрессионных фитингов, речь о которых пойдет далее.

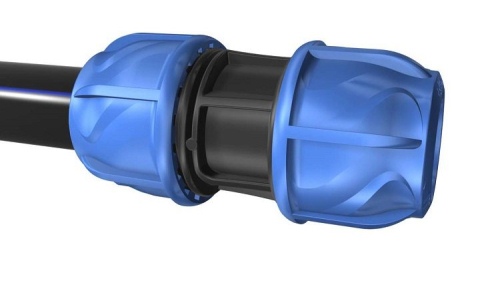

Принцип фитингового соединения

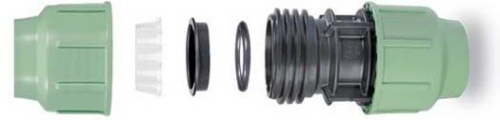

С помощью зажимных (компрессионных) фитингов чаще всего собираются трубопроводы ПНД для водоснабжения. Скрепление 2-х труб предусматривает обжим внутренних элементов сантехнической детали, что обеспечивает полную герметичность стыковки. Соединитель сборной конструкции укомплектован:

• корпусом с наружной резьбой;
• ребристой накидной гайкой для накручивания на корпус;
• износостойким уплотнительным кольцом из резины;
• втулкой для запресовывания резинового уплотнителя;
• зажимным кольцом (фланцем) из полиоксиметилина (материал прочнее ПНД).

Сборка фитингового соединения начинается с зачистки верхнего защитного слоя трубы для улучшения скрепления и снятия фаски на торце. Далее отвинчивают накидную гайку для того, чтобы установить в фитинг трубу. Затем гайку закручивают. При этом кольцо обжимает трубу, способствуя процессу компрессии. Чтобы корпус не разорвало от избыточного давления, следует контролировать свое усилие, направленное на фиксацию кольца.

Достоинства фитингов ПНД

• Легкие и вместе с тем прочные. Полиэтилен высокой плотности обеспечивает соединителям устойчивость к физическим и химическим воздействиям, как изнутри, так и снаружи, оберегая тем самым системы от преждевременного износа. И хотя производители дают 10-летнюю гарантию на эксплуатацию полиэтиленовых соединителей, опыт показывает, что служат они в полтора раза дольше. При этом трубопроводы работают бесперебойно, не требуя больших затрат на плановый ремонт и обслуживание.
• Универсальные, могут использоваться в любых средах. Это надежное решение, прежде всего, для устройства систем водоснабжения. Вместе с тем подходят и для условий с агрессивными реагентами. ПЭ не взаимодействует с активными химическими веществами, а также не реагирует на изменение температуры в трубопроводной системе, в том числе в местах фитингового соединения. Трубы не ржавеют и не деформируются, сохраняют свою пропускную способность, что немаловажно для транспортировки рабочих средств в система.

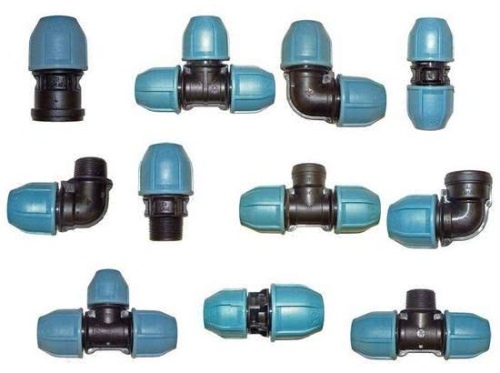

• Располагают широким диапазоном диаметров. Универсальность соединительной арматуры позволяет ее использовать при прокладке, как жилищных, так и промышленных коммуникаций. Она не только востребована в водоснабжении, но и успешно используется в сооружении канализаций, газопроводов, а также систем транспортировки химических веществ на крупных предприятиях. Выбор соединителей для трубопроводов разного назначения и размера существенно облегчен большой разновидностью и широким спектром номенклатуры ПНД изделий с Ду более 50 мм. Максимальный диаметр деталей 110 мм. В трубопроводе любой конфигурации, не зависимо от сложности проекта, реально самостоятельно собрать и надежно закрепить любой узел, не привлекая профилированных рабочих и спецоборудование.
• Обеспечивают сборку без сварки. Для монтажа фитингового сочленения потребуется только нож для зачистки и рожковый ключ для закрепления фитингов, который подбирается в соответствии с диаметром устанавливаемых элементов. Сварочное оборудование и сварщики здесь не нужны. Фиксацию соединения обеспечивает резьба.
• Доступные по цене. Стоимость соединительной арматуры зависит от бренда. Но в целом и трубы и соединители из полиэтилена низкого давления не входят в категорию дорогостоящих товаров. Более того, все расходы на приобретение практичных и долгосрочных решений  всегда окупаются при эксплуатации.

Из минусов ПЭ соединителей стоит отметить:

• Ограничение по температуре. Эксплуатация полиэтиленовых изделий допускается при температуре рабочей жидкости не более 45С. А это значит, что в системах отопления и горячего водоснабжения их использовать нельзя.
• Относительную непрочность сборки. Разорвать фитинговое соединение все-таки можно, если приложить определенные усилия к трубе. Но раз уж на то пошло, то даже сваренные стальные коммуникации не могут гарантировать стопроцентной прочности. Рабочее давление в системах на фитинговом соединении не должно превышать 16 бар.
• Много контрафактной продукции. Не секрет, что качественные и оправдывающие себя изделия всегда подделывали и подделывают. Поэтому целесообразно приобретать сертифицированные ПНД-фитинги известных торговых марок.

Участок полиэтиленового трубопровода на фитингах при необходимости разбирают, не навредив трубам. После демонтажа соединитель ПНД повторно можно использовать, предварительно проверив на целостность зажимное кольцо.

11.10.2021
